W niedzielę 20 czerwca 2021 roku o godzinie 15.00 odbyło się ostatnie – przedwakacyjne, wewnętrzne spotkanie Radioklucza Częstochowa w Siedzibie Głównej.
Ze względu na organizowane w lipcu i sierpniu otwarte dla wszystkich, tzw. „RadioPlenery” (informacje w kalendarzu na stronie), przez okres od 1 VII do 29 VIII 2021 roku, Siedziba Główna nie planuje działalności w tym czasie. Od września spotkania będą wznowione. Informacje w tej sprawie zostaną zamieszczone na stronie radioklucz.pl/czestochowa

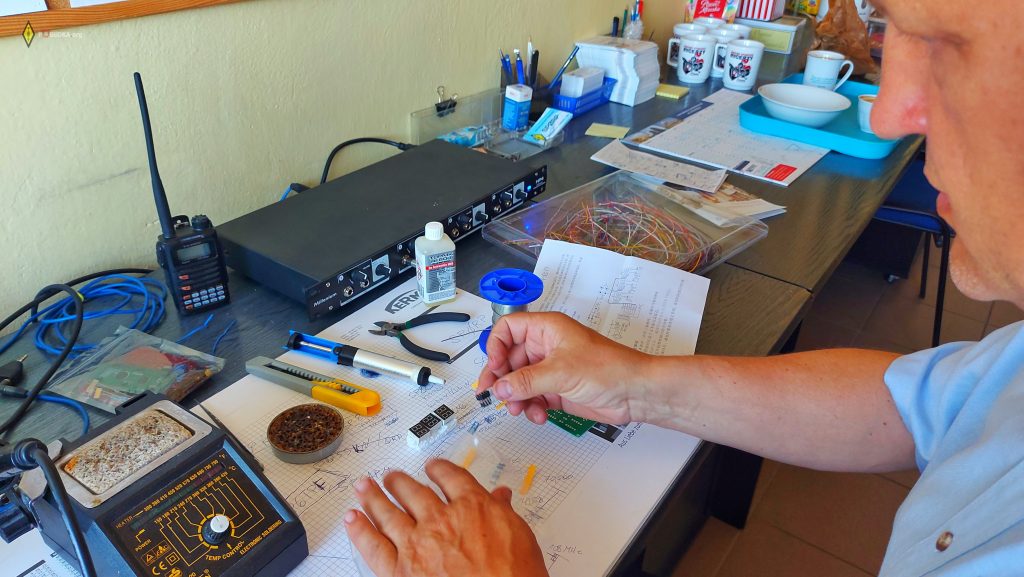

O godzinie 15.30 rozpoczęto zajęcia praktyczno-techniczne ZPT (warsztaty) podczas których, raz jeszcze omówiono części składowe elektronicznego zegara do samodzielnego montażu opartego na mikrokontrolerze (ATMEL) AT89C2051. Omówiono szczegółowo funkcjonalne części urządzenia; stabilizację napięcia 5 V, zasilanie baterii podtrzymującej ustawienia 3 V, zespól rezystorów zasilających wyświetlacze siedmiosegmentowe LED a przede wszystkim generator oparty o rezonator kwarcowy zapewniający dość dobre parametry. Zegar został wykonany w technologii THT (montaż przewlekany).

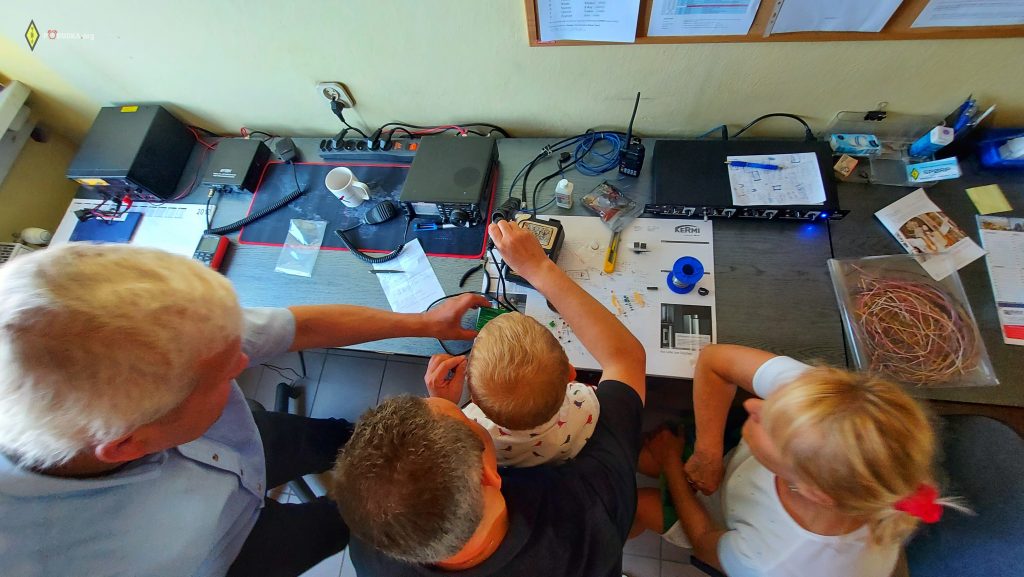

Przypomnijmy: Zajęcia Praktyczno Techniczne – ZPT czyli jednogodzinny cykl zajęć technicznych podczas których objaśniamy (w zależności od tematu ZPT) m.in. podstawy lutowania elektronicznych podzespołów; z czego składa się lutownica oraz jakie stosować dodatki by sprawnie posługiwać się tym narzędziem.

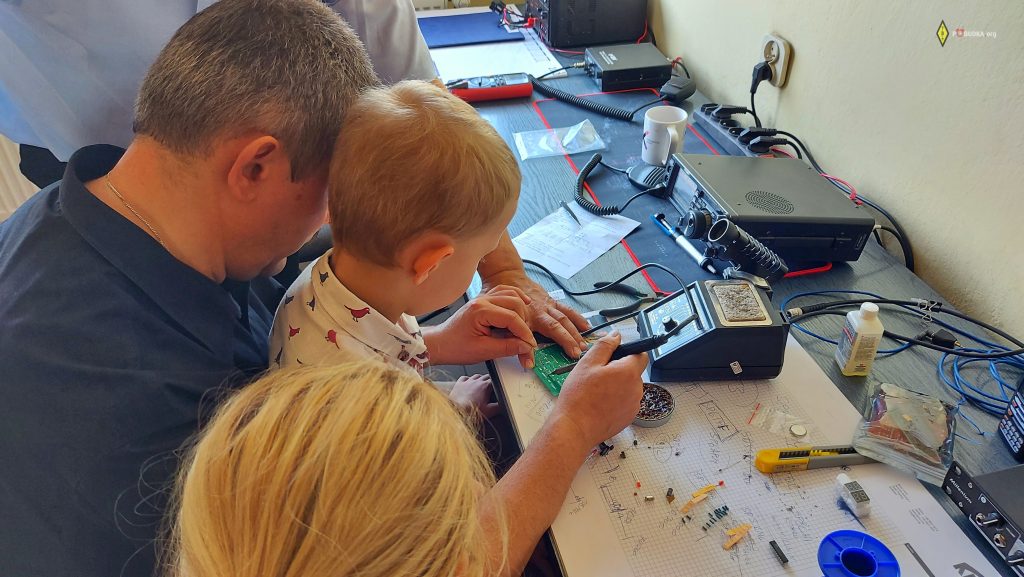

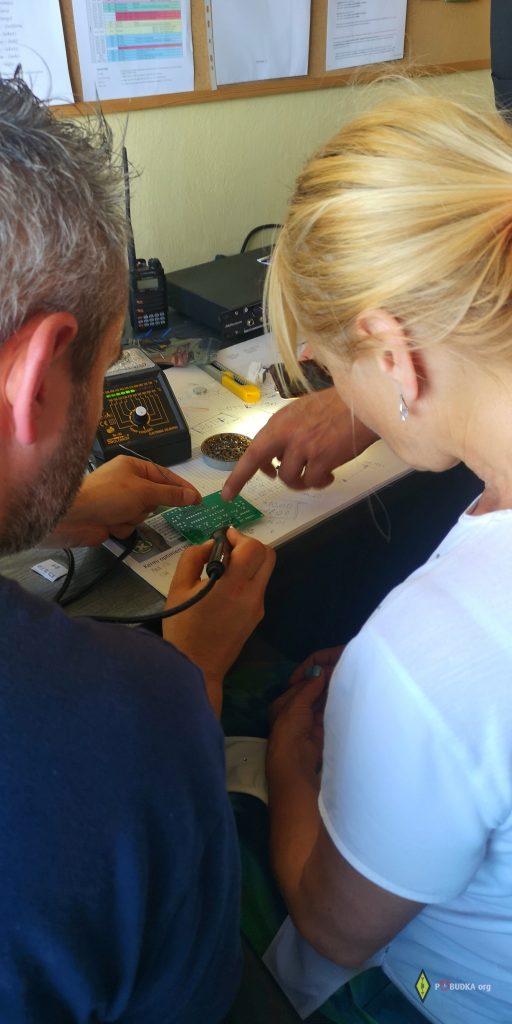

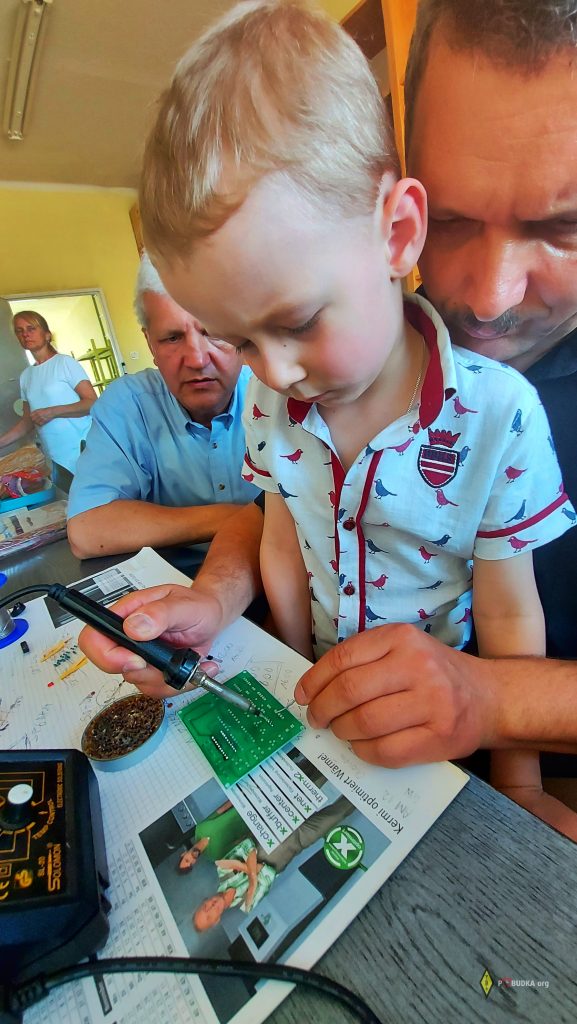

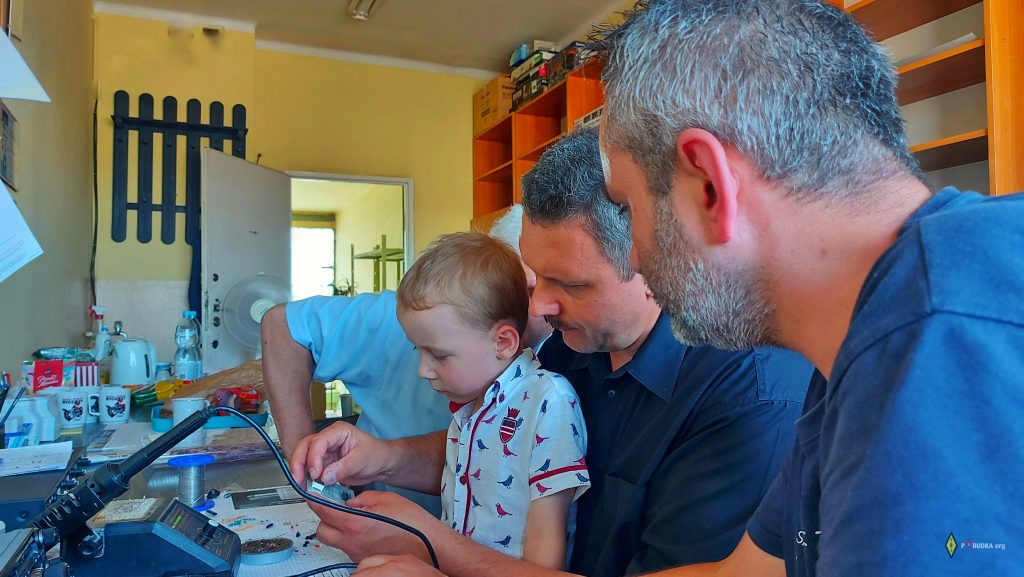

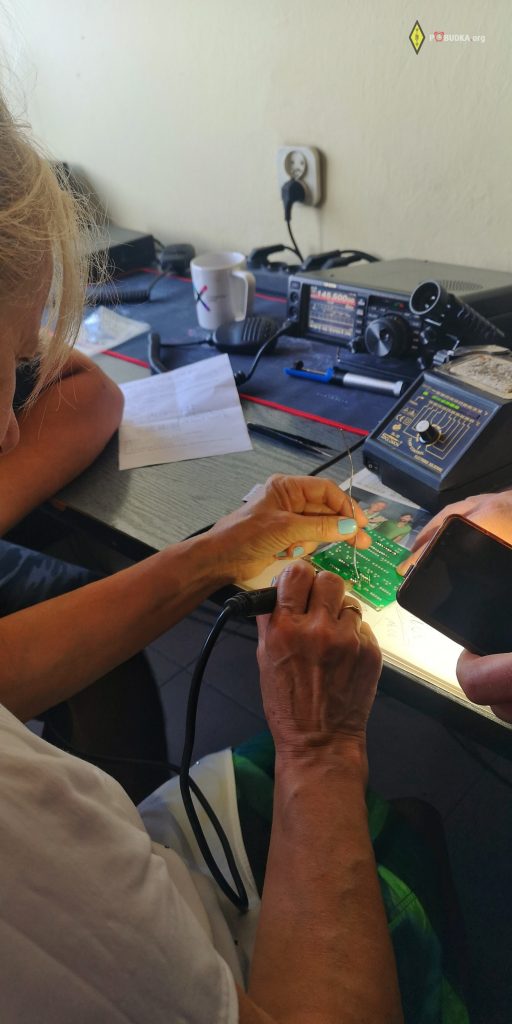

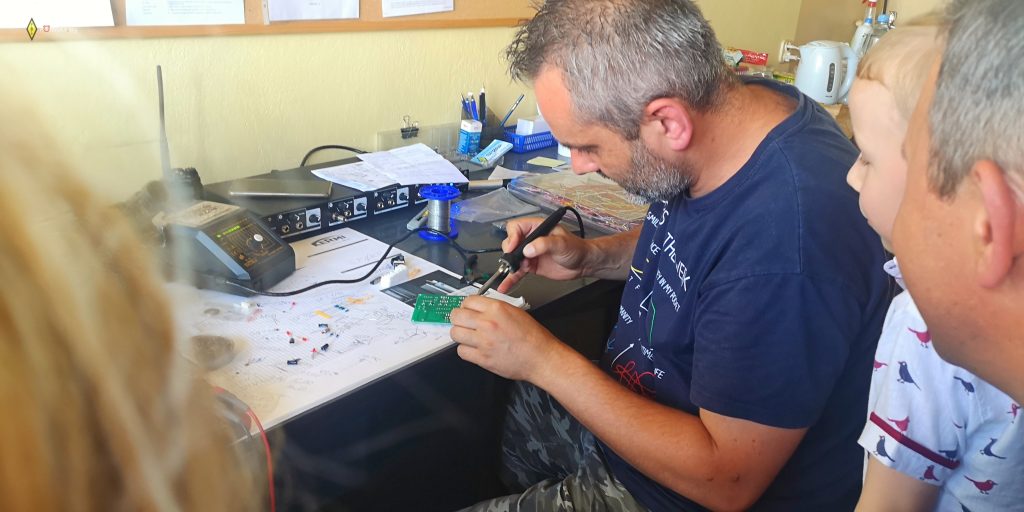

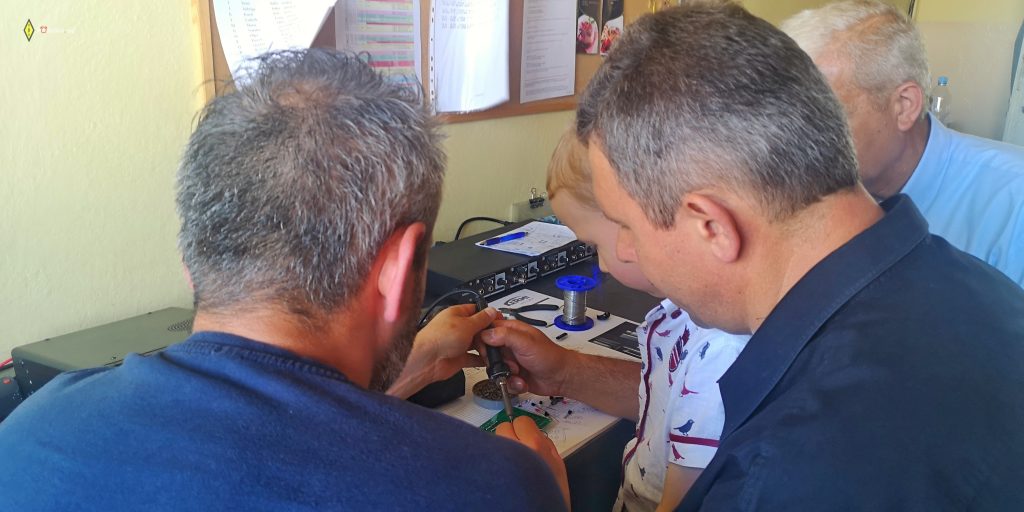

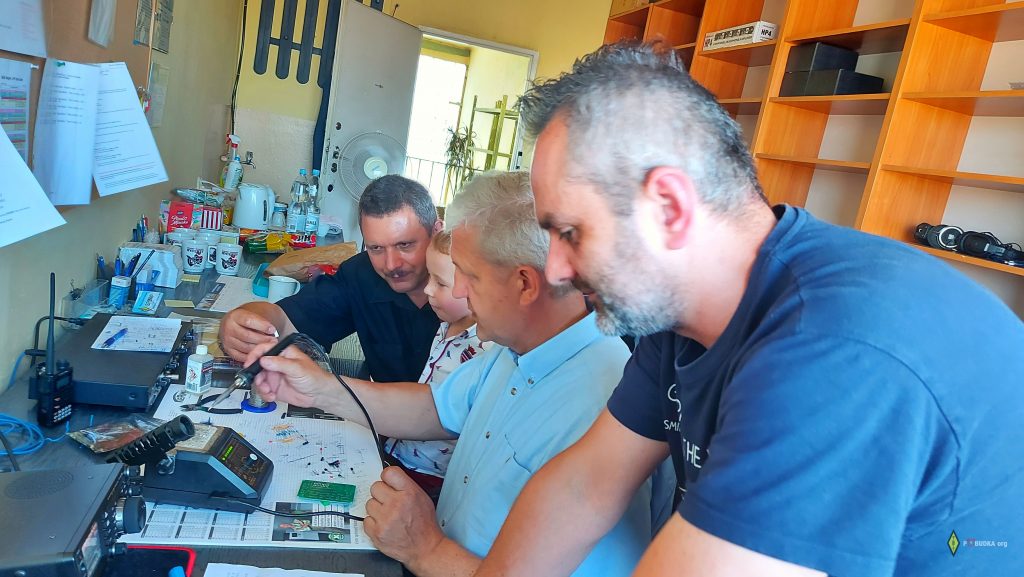

Tym razem na zajęciach tematem było lutowanie, „czytanie” ze schematu ideowego, rozpoznawanie komponentów (rezystor, kondensator, dioda, stabilizator, tranzystor, mini-przełącznik, laminat, punkt lutowniczy itp.) oraz ćwiczenie procesu lutowania ręcznego lutownicą precyzyjną, zachowując przy tym podstawowe zasady bezpieczeństwa.

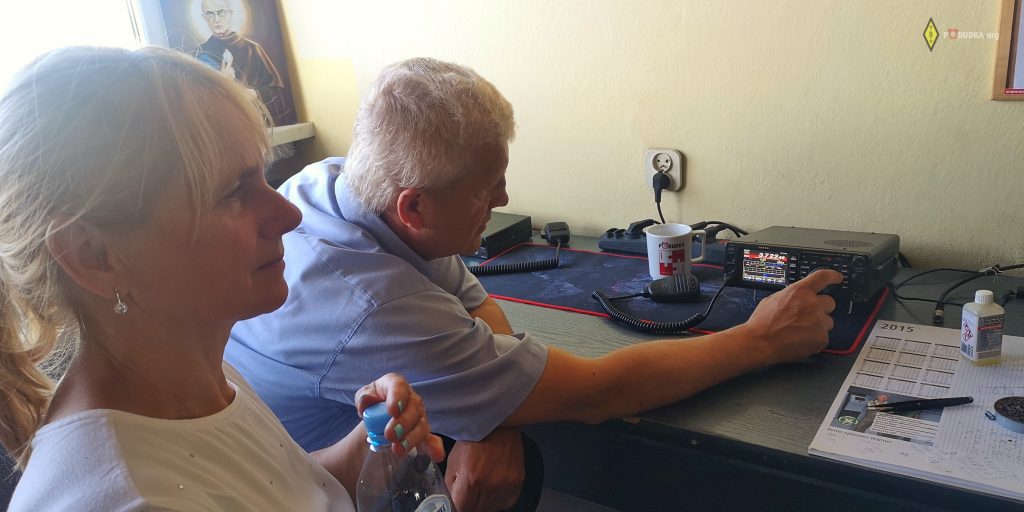

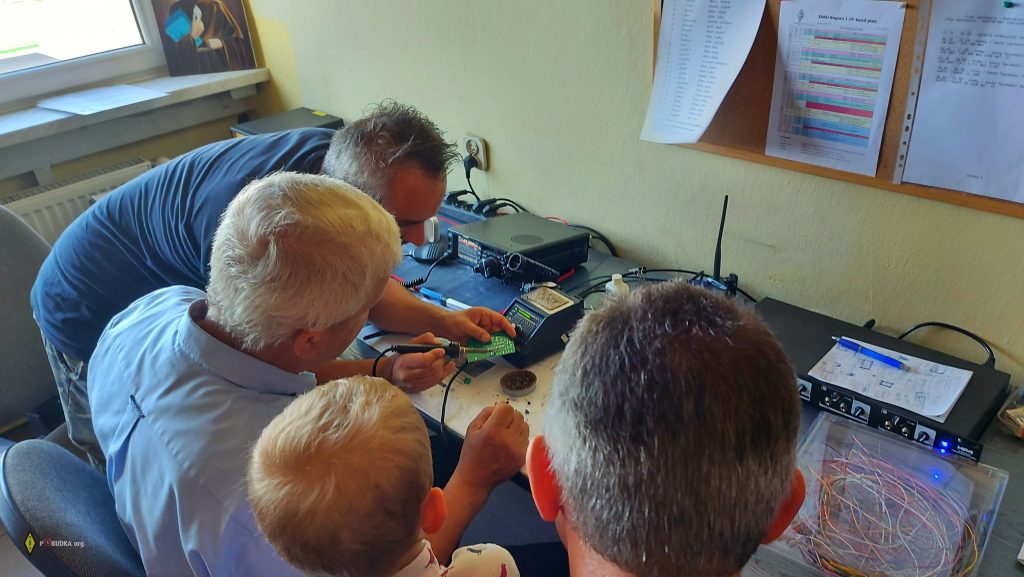

Podczas finalnego montażu podzespołów – elementów elektronicznych zegara, w tym samym czasie pozostali uczestnicy spotkania prowadzili radioamatorskie łączności krajowe w fonicznym wycinku pasma KF 80 metrów, w okolicy częstotliwości 3715 kHz, emisją jednowstęgową J3E.

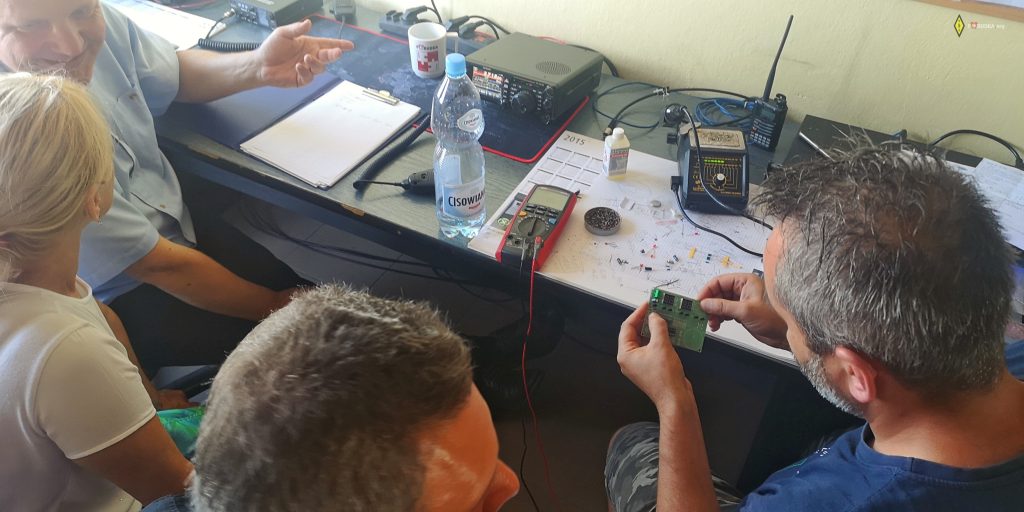

Około godziny 18tej zakończono montaż. Dokonano weryfikacji przylutowanych części w tym poprawności odpowiedniej polaryzacji elementów. Do podstawki wsadzono „serce” czyli zaprogramowany mikrokontroler ATMEL. Podłączono również zasilanie 12 V stałego napięcia z prostej jednoamperowej (1 A) przetwornicy wtykanej wprost do gniazda sieciowego AC.

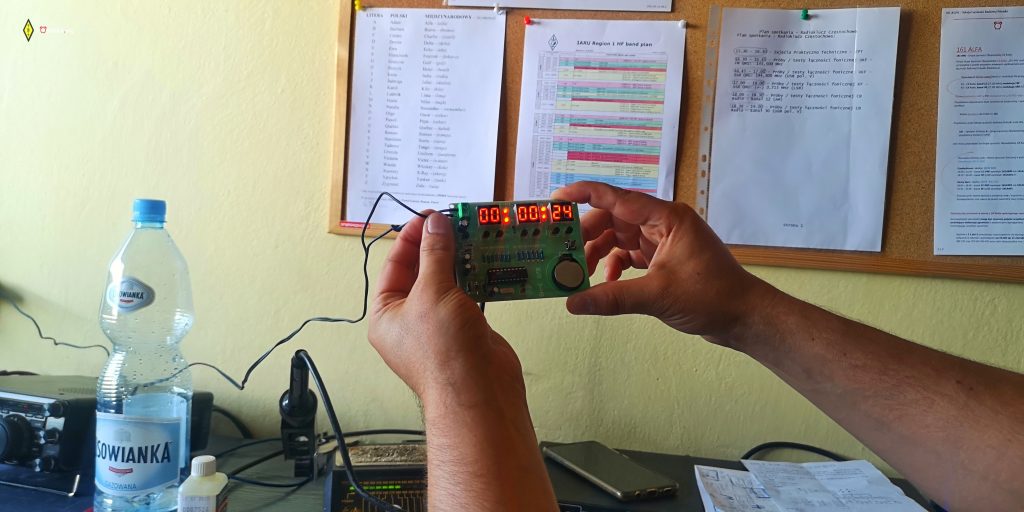

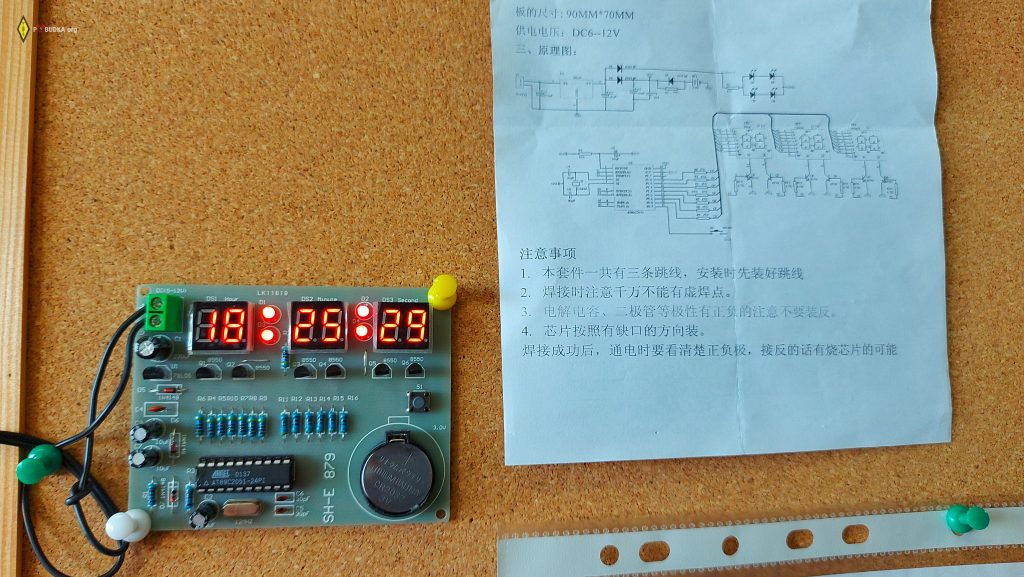

Po włączeniu zasilacza, zmontowany zegar od razu poprawnie zaczął funkcjonować, wyświetlając: 00 : 00 : 00 przy czym sekundnik odliczał kolejne sekundy od włączenia 🙂 Rozległy się brawa! 😀 Intuicyjnie, za pomocą jednego mini-przełącznika ustawiono aktualny czas.
To tylko prosty zegar – a tyle radości! 😀 – zmontowaliśmy i uruchomiliśmy go my! amatorzy! 😀
Zegar tymczasowo został zawieszony na tablicy korkowej „Radiowego Pokoju” 🙂
Około godziny 19.30 prowadzono próby łączności w paśmie UKF 2 metry emisją jednowstęgową J3E na częstotliwości 144,300 MHz pomiędzy Siedzibą Główną (Częstochowa) a stacją mobilową jadącą autostradą A1 w kierunku Pyrzowic.
Ciekawostką okazały się nasłuchy wycinka satelitarnego pasma UKF 2 metry w okolicach częstotliwości 145,904 MHz modulacją SSB w poruszającym się samochodzie! 🙂 Posłuchajcie sami jak nadający satelita przemieszczający się bardzo szybko po swojej orbicie, nadaje swój sygnał radiowy CW (alfabetem, kodem Morsa) – a w szczególności odczuwalny jest dryf częstotliwości spowodowany efektem Dopplera.
!!! UWAGA !!! – Mini konkurs radiowy !!! Trzy pierwsze osoby które do 29 VIII 2021 roku na adres radiostacja@pobudka.org prześlą poprawnie zdekodowane sygnały CW nadawane przez radioamatorskie satelity (dwa z filmiku https://youtu.be/mUOxF4z4rHQ) otrzymają nagrody niespodzianki! 😀
Czekając na kolejne spotkania, ZPT oraz pracę w eterze, pozdrawiamy amatorskim 73! z Radioklucza Częstochowa 🙂
Do zobaczenia we wrześniu! 😀
